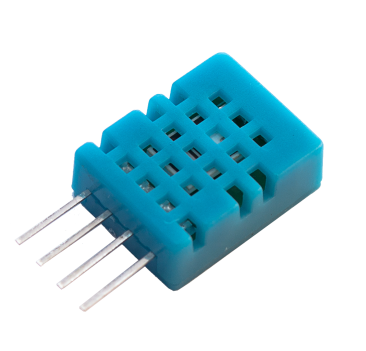

產品名稱： 溫濕度模塊
規格型號： SDHT10

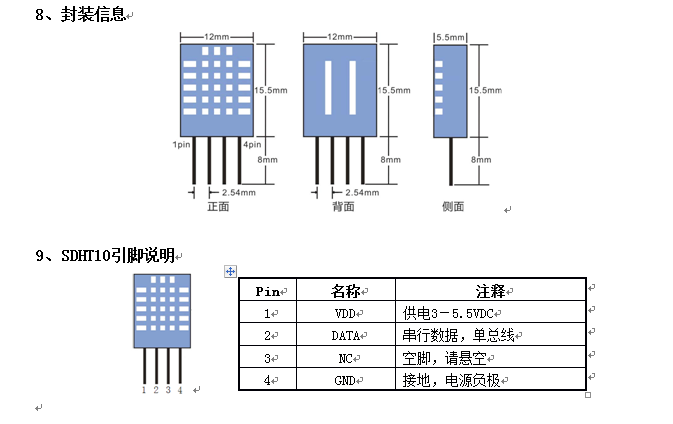

SDHT10數字溫濕度傳感器是一款含有已校準數字信號輸出的溫濕度復合傳感器。它應用專用的數字模塊采集技術和溫濕度傳感技術，確保產品具有極高的可靠性與卓越的長期穩定性。傳感器包括一個電阻式感濕元件和一個NTC測溫元件，并與一個高性能8位單片機相連接。因此該產品具有品質卓越、超快響應、抗干擾能力強、性價比極高等優點。每個SDHT10傳感器都在極為精確的濕度校驗室中進行校準。校準系數以程序的形式儲存在OTP內存中，傳感器內部在檢測信號的處理過程中要調用這些校準系數。單線制串行接口，使系統集成變得簡易快捷。超小的體積、極低的功耗，且可長距離通訊，使其成為各類應用甚至最為苛刻的應用場合的最佳選則。產品為4 針單排引腳封裝。連接方便，特殊封裝形式可根據用戶需求而提供。
溫度范圍： -40.0℃-60.0℃；分辨率：0.1℃；精度：0～60℃為0.5℃內，其他1℃以內。
濕度范圍： 在0℃-50℃情況下，0～99%RH

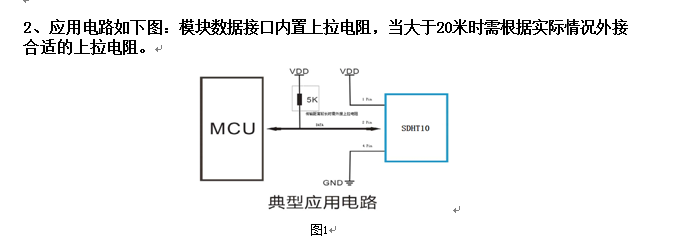

2) 通信過程:

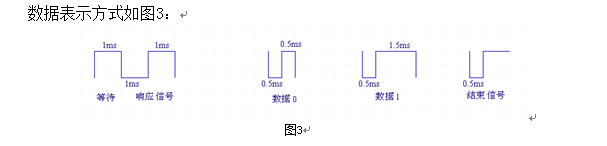

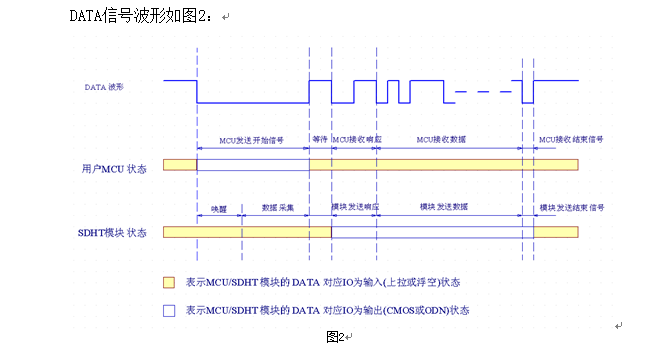

總線空閑狀態為高電平（主機狀態為輸入上拉或懸空模式），啟動時主機把總線拉低須大于10毫秒，以保證SDHT10從休眠狀態喚醒穩定并采集到溫濕度數據，然后主機釋放總線（主機切換輸入上拉或懸空模式）進入等待；SDHT10喚醒穩定后開始采集溫濕度數據，時間約需4ms；采集數據完成后，等待主機啟動信號結束并釋放總線；SDHT10在檢測到主機釋放總線后，延時等待2個基準時間（1個基準時間約500us），輸出2個基準時間低電平，再輸出2個基準時間高電平，然后向主機發送32bit數據，接著發送一個結束BIT，并釋放總線為空閑狀態；主機在讀取到2個基準低和2個基準高電平后，開始接收32bit數據。
3) 數據內容
采用十進制BCD碼，高位數據在前，濕度1byte，溫度2byte，校驗和1byte，總共4byte 32個數據BIT。
數據格式: 4bit濕度十位+4bit濕度個位+4bit溫度符號（最高bit為符號位）+4bit溫度十位+4bit溫度個位+4bit溫度十分位+8bit校驗和；濕度無效時數據位0xFF,溫度無效時數據為0xFFFF。
校驗和數據等于“濕度和溫度數據byte相加”所得結果的末8位。
例如：濕度=56%；溫度=23.4℃
濕度=0x56=0101 0110b;
溫度=0x0234=0000 0010 0011 0100b
校驗和=0x56+0x02+0x34=0x8C=1000 1100b
32bit數據=01010110 00000010 00110100 10001100
5、測量分辨率
測量分辨率分別為12bit（溫度）、12bit（濕度）
7、應用信息
1) 工作與貯存條件
超出建議的工作范圍可能導致高達3%RH的臨時性漂移信號。返回正常工作條后，傳感器會緩慢地向校準狀態恢復。要加速恢復進程/可參閱7.3小節的“恢復處理”。在非正常工作條件下長時間使用會加速產品的老化過程。
2) 暴露在化學物質中
電阻式濕度傳感器的感應層會受到化學蒸汽的干擾，化學物質在感應層中的擴散可能導致測量值漂移和靈敏度下降。在一個純凈的環境中，污染物質會緩慢地釋放出去。下文所述的恢復處理將加速實現這一過程。高濃度的化學污染會導致傳感器感應層的徹底損壞。
3) 恢復處理
置于極限工作條件下或化學蒸汽中的傳感器，通過如下處理程序，可使其恢復到校準時的狀態。在50-60℃和< 10%RH的濕度條件下保持2小時（烘干）；隨后在20-30℃和>70%RH的濕度條件下保持5小時以上。
4) 溫度影響
氣體的相對濕度，在很大程度上依賴于溫度。因此在測量濕度時，應盡可能保證濕度傳感器在同一溫度下工作。如果與釋放熱量的電子元件共用一個印刷線路板，在安裝時應盡可能將SDHT10遠離電子元件，并安裝在熱源下方，同時保持外殼的良好通風。為降低熱傳導，SDHT10與印刷電路板其它部分的銅鍍層應盡可能最小，并在兩者之間留出一道縫隙。
注意：
? 光線長時間暴露在太陽光下或強烈的紫外線輻射中，會使性能降低。
? 配線注意事項DATA信號線材質量會影響通訊距離和通訊質量,推薦使用高質量屏蔽線。
